Palier lisse PTFE sur support bronze DU-B
Le palier lisse PTFE sur Bronze DU-B fonctionne à sec avec une très bonne résistance à l'usure et un faible coefficient de frottement sous des conditions diverses de charges, vitesses et températures.
Recommandé pour les mouvements linéaires, oscillants et rotatifs, cette bague fonctionne aussi lubrifiée.
Le support en bronze améliore significativement la résistance à la corrosion du palier lisse DU-B en milieux humides et salins.
Le palier lisse PTFE sur support bronze DU-B est approuvé suivant le standard EN 1337-2 relatif aux éléments de glissement des appareils d‘appui structuraux des ponts et ouvrages d‘art.
Il est disponible en éléments standard disponibles

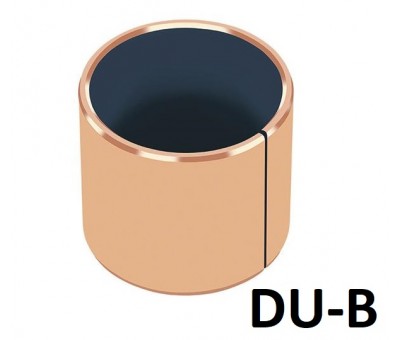

- Bagues cylindriques

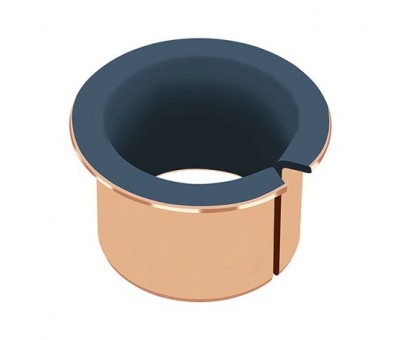

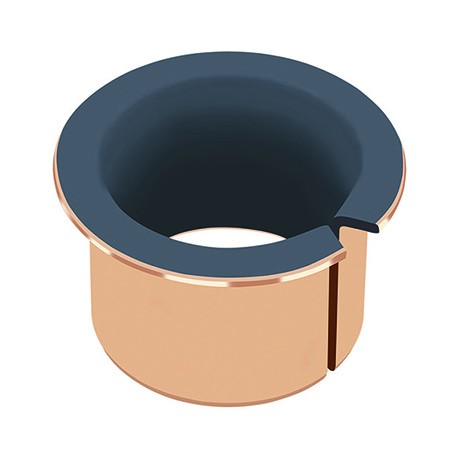

- Bagues à collerette
- Plaques de glissement

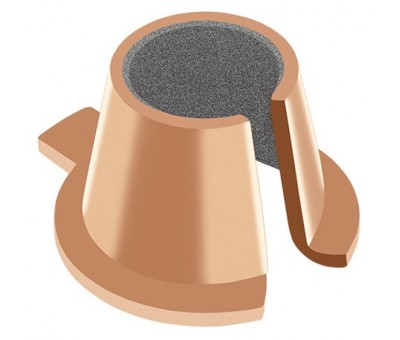

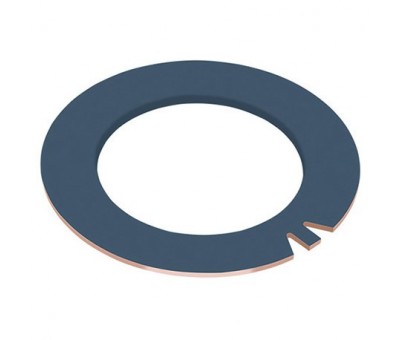

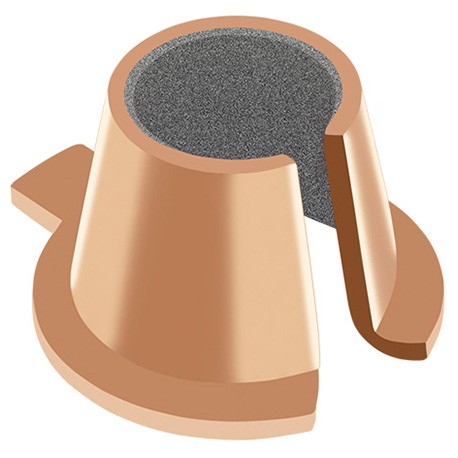

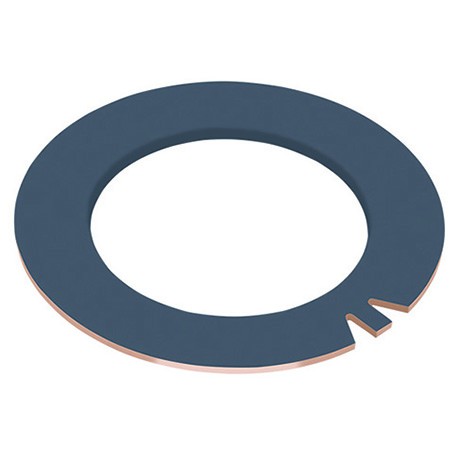

Egalement disponibles sur commande : palier de forme standard avec dimensions spéciales, rondelles de butée, rondelles à joue, demi-coussinets, pièces spéciales embouties ou matricées, et tout autre palier sur mesure adapté à votre besoin.
Caractéristiques
STRUCTURE ET COMPOSITION :
- Palier Lisse Composite en Métal-Polymère
- Support Bronze + Couche de Bronze Poreux
- PTFE + Plomb
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 140 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -200 |
| Max | °C | 280 | |
| Coefficient de dilatation thermique linéaire | Parallèle à la surface | 10-6/K | 18 |
| Perpendiculaire à la surface | |||
| 10-6/K | 36 | ||
| À SEC | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 1.8 | |
| Coefficient de frottement, f | 0.02-0.25* | ||
| LUBRIFIÉ À L'HUILE | |||
| Vitesse de glissement maximale, U | m/s | 5.0 | |
| Facteur pU maximale | N/mm2 x m/s | 5.0 | |
| Coefficient de frottement, f | 0.02 - 0.12 | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | A sec | µm | 0.3 - 0.5 |
| Lubrifié | µm | ≤0.05-0.4* | |
| Dureté de l'arbre | Sans traitement acceptable | ||
| dureté d'arbre > 200 HB pour une plus grande durée de vie | |||
* Dépend des conditions d'utilisation
