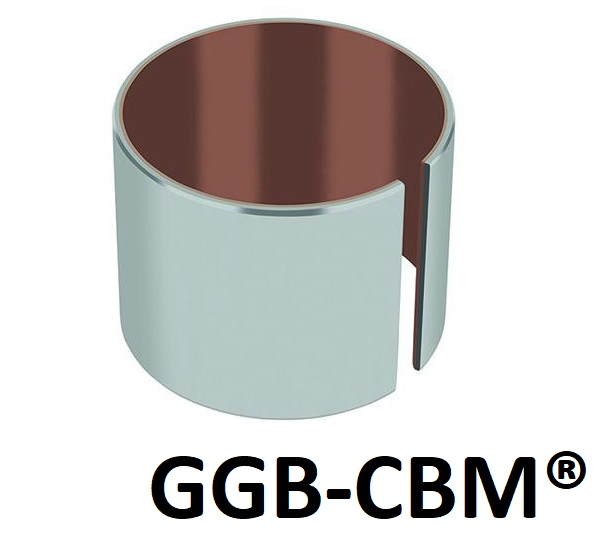

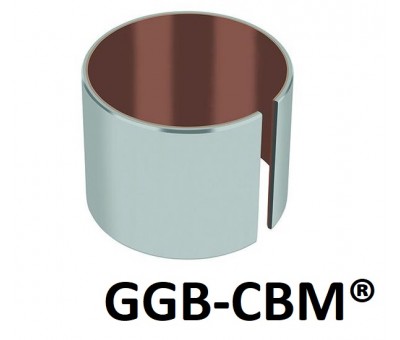

Palier métallique lisse à paroi mince GGB-CBM®
D'une capacité de charge élevée, ce palier métallique lisse est fabriqué à partir d'un procédé de métallurgie des poudres. Il supporte des températures de fonctionnement de -150°C à 280°C.
Le palier lisse bi-métal autolubrifiant GGB-CBM® fonctionne sans entretien grâce au lubrifiant solide (graphite) distribué de façon homogène dans la surface antifriction.
Différents supports métalliques sont disponibles : acier inox, acier carbone ou bronze.
Des alliages sans plomb sont également disponibles.
Conditions de fonctionnement :
- A sec Bon
- Huilé Bon
- Graissé Bon
- Lubrifié à l'eau Bon
- Autres fluides Dépend du fluide
Caractéristiques
STRUCTURE ET COMPOSITION
- Matériau Bimétallique de Faible Epaisseur
- fabriqué à partir d'un Procédé de
- Métallurgie des Poudres
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 260 - 280 |
| Dynamique | N/mm2 | 80 - 150 | |
| Température de fonctionnement | Min | °C | -150 |
| Max | °C | 280 | |
| Coefficient de dilatation thermique linéaire | 10-6/K | déc-16 | |
| À SEC | |||
| Vitesse de glissement maximale, U | m/s | 0.3 - 0.5 | |
| Facteur pU maximal | N/mm2 x m/s | 0.5 - 1.0 | |
| Coefficient de frottement, f | 0.10 - 0.20 | ||
| LUBRIFIÉ À L'EAU | |||
| Coefficient de frottement, f | 0.10 - 0.15 | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | µm | 0.2 - 0.8 | |
| Dureté de l'arbre | HB | > 180 - > 250 |
*Caractéristiques du palier et recommandations d’utilisation suivant nuance de matériau GGB-CBM®. Pour plus d'informations, demandez la brochure du palier GGB-CBM®.

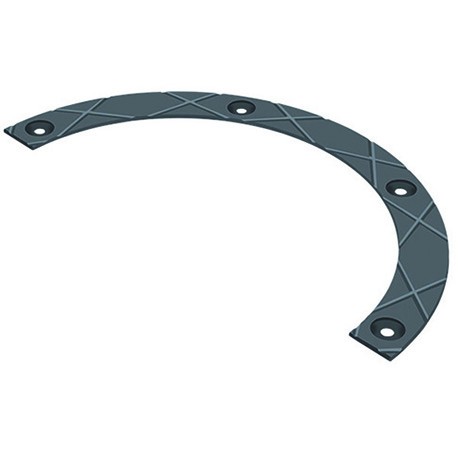

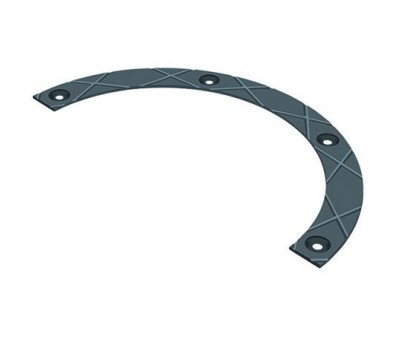

Polyvalent et répondant à de nombreux usages industriels, le palier lisse métallique à paroi mince GGB-CBM® se décline sur commande en bagues cylindriques, bagues à collerette, rondelles de butée, plaques de glissement, demi-coussinets, segments axiaux et radiaux, rotules sphériques avec insert, paliers spéciaux adaptés aux besoins du client.
