Palier métallique lisse autolubrifiant à paroi épaisse GGB-CSM®
Sa construction à paroi épaisse confère à ce palier métallique lisse autolubrifiant une capacité de charge élevée, et qui accepte des températures de fonctionnement allant jusqu'à 600°C (suivant le type d'alliage).
Fabriquée à partir d'un procédé de métallurgie des poudres, la bague autolubrifiante GGB-CSM® fonctionne sans entretien grâce au lubrifiant solide (graphite, MoS2) distribué de manière homogène dans une matrice métallique.
Elle peut à la demande incorporer des alliages résistants à la corrosion ou des alliages sans plomb disponibles
Conditions de fonctionnement :
- A sec Bon
- Huilé Bon
- Graissé Bon
- Lubrifié à l'eau Dépend de l'alliage
- Autres fluides Dépend du fluide et de l'alliage
Caractéristiques
STRUCTURE ET COMPOSITION
- Bague Autolubrifiante fabriquée à partir d'un Procédé de Métallurgie des Poudres
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 100 - 260 |
| Dynamique | N/mm2 | 55 - 130 | |
| Température de fonctionnement | Min | °C | -200 |
| Max | °C | 600 | |
| Coefficient de dilatation thermique linéaire | 10-6/K | 13 - 18 | |
| À SEC | |||
| Coefficient de dilatation thermique linéaire | m/s | 0.2 - 0.5 | |
| Facteur pU maximal | N/mm2 x m/s | 0.8 - 1.5 | |
| Coefficient de frottement, f | 0.11 - 0.50 | ||
| LUBRIFIÉ À L'EAU | |||
| Coefficient de frottement, f | 0.08 - 0.18 | ||
| RECOMMANDATIONS | |||
| Coefficient de frottement, f | µm | 0.2 - 0.8 | |
| Dureté de l'arbre | HB | > 180 | |
| HRC | > 45 |
*Caractéristiques du palier et recommandations d’utilisation suivant nuance de matériau GGB-CSM®. Pour plus d'informations, demandez la brochure GGB-CSM®.

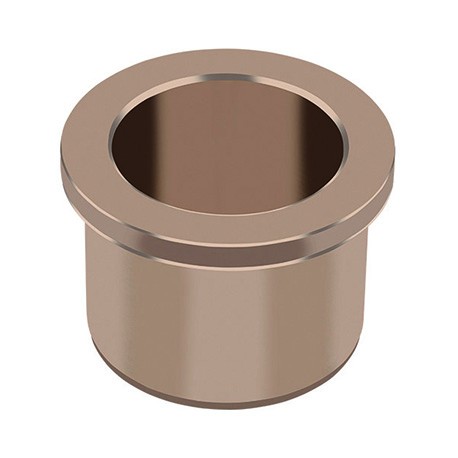

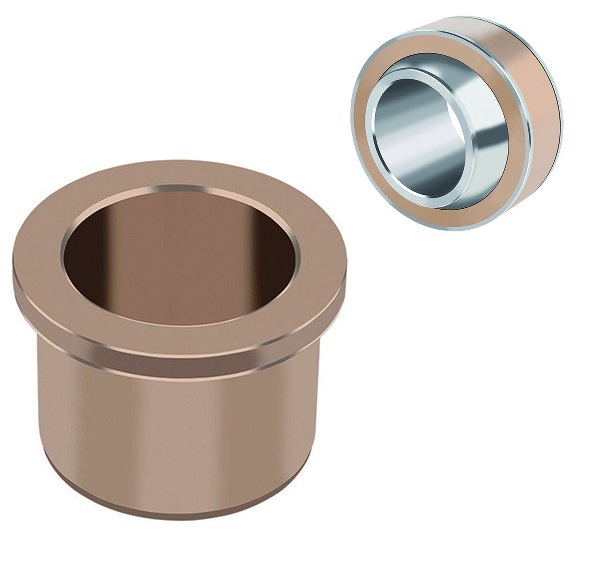

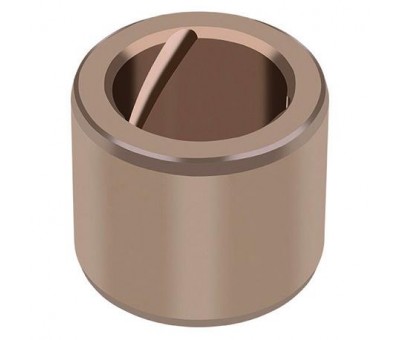

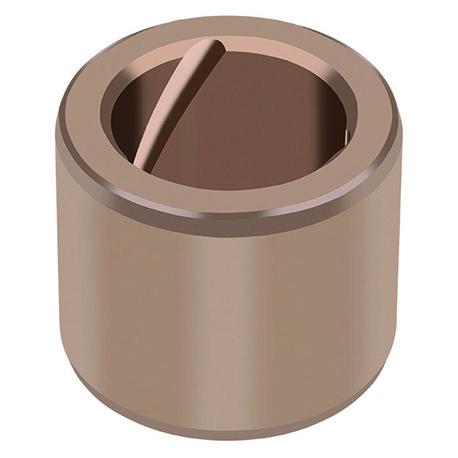

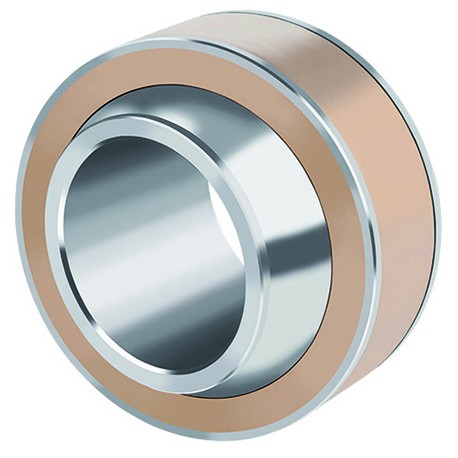

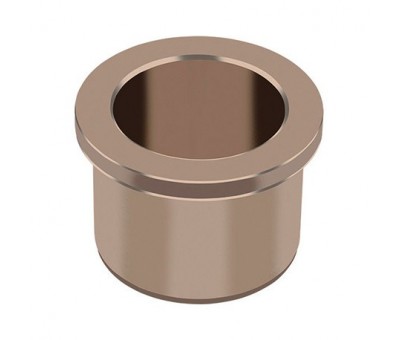

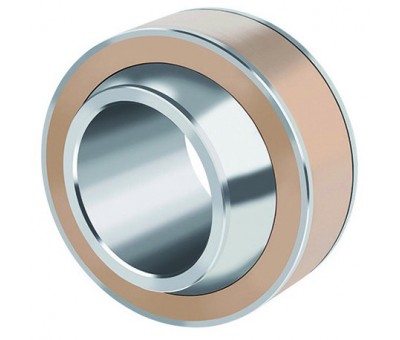

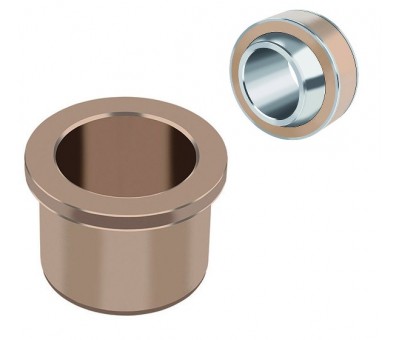

Le palier métallique lisse autolubrifiant GGB-CSM® est disponibles sur commande en configuration bagues cylindriques, bagues à collerette, rondelles de butée, plaques de glissement, demi-coussinets, segments axiaux et radiaux, rotules sphériques avec insert, paliers spéciaux adaptés aux besoins du client.
