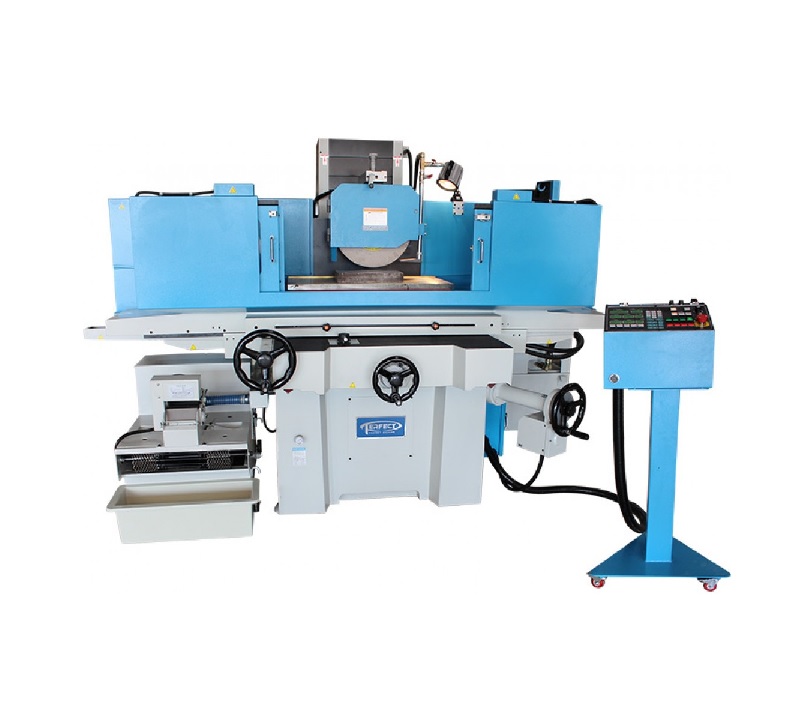

Rectifieuse plane à col de cygne PERFECT - meule tangentielle
La série de rectifieuse plane à col de cygne PERFECT regroupe des machines à meule tangentielle qui répondent à une grande partie des besoins en rectification.
Ces machines sont adaptées pour la rectification de précision (précision de circularité de 2µm) pour les pièces de surface plane et de profil d'une surface suivant les modèles 150x450 à 400x800mm.
Les rectifieuses à col de cygne PERFECT sont disponibles de 1 (balayage longitudinal) à 3 axes automatiques et avec de nombreuses options.
- Une structure mécanique en bâti fonte de grande qualité. L'ensemble des éléments sont en fonte stabilisée durant de longs mois afin de libérer les contraintes mécaniques de fonderie, ce qui assure une grande stabilité et précision aux machines.
- Répartition idéale des masses et nervurage parfait.
- Sur les machines col de cygne, le bâti supporte le chariot qui se déplace en longitudinal et en transversal. Le mouvement vertical est assuré par la montée / descente de la broche
- L'axe longitudinal (X) est entrainé par un vérin hydraulique qui assure le balayage (vitesse variable) La table repose sur une double glissière en vé et prismatique, recouverte de thurcite type B pour un meilleur coefficient de frottement et un renversement doux et progressif, même à pleine vitesse
- L'axe transversal (Z) est entrainé par un servomoteur couplé à une vis à billes. Le chariot repose également sur une double glissière en vé et prismatique, recouverte de thurcite type B
- L'axe transversal (Y) qui supporte la broche porte meule se déplace au moyen d'une vis à billes couplée à un servomoteur. Le guidage est également de type prismatique sur cet axe

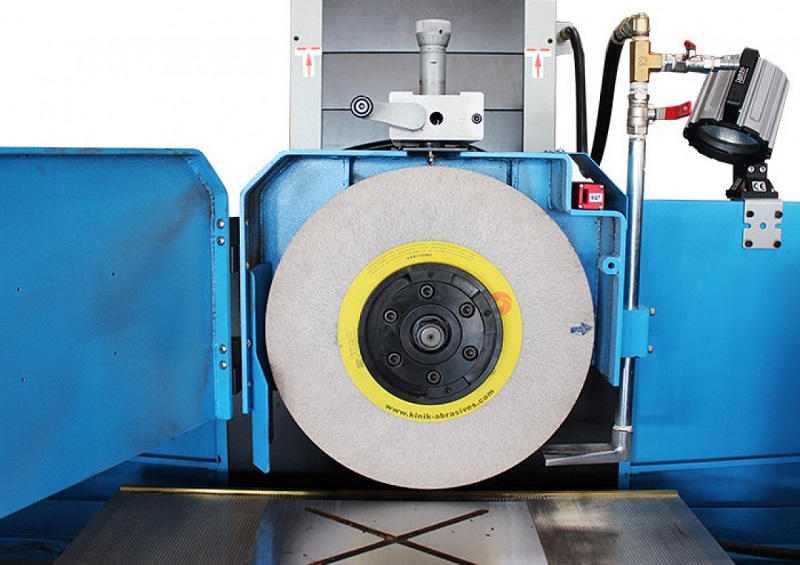

- La broche porte meule est montée en salle blanche avec des roulements à contacts obliques de précision précontraints classe P4, assurant une précision de circularité de 2µm .
- La cartouche de broche est totalement hermétique et lubrifiée pour une grande durée d'utilisation
- Le graissage des axes linéaires est centralisé et automatique

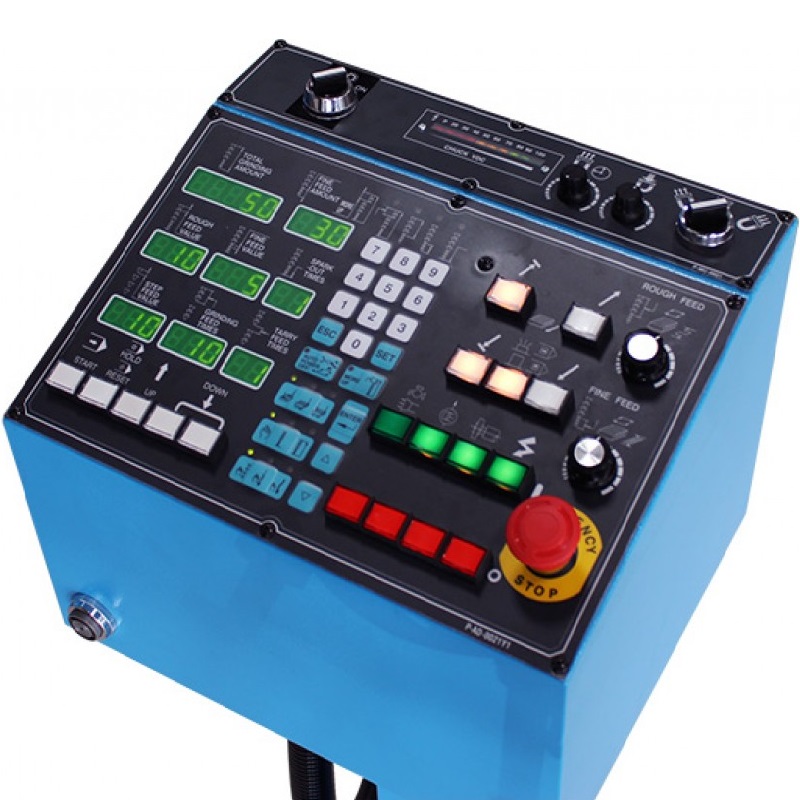

- Le pupitre de commande concentre l'ensemble des fonctionnalités de pilotage de la machine. Il est mobile pour une orientation et position de travail adaptée à chaque utilisateur
Caractéristiques
| Rectifieuse plane PERFECT | PFG-1545H/AH | PFG-2045H/AH | PFG-2550H/AH |
| Dimension de la table | 150X450 | 200X450 | 250x500 |
| Surface de rectification | 150X450 | 200X450 | 250x500 |
| Distance centre meule/ table | 450 | 450 | 500 |
| Déplacement de la table (M/min) | 5 -25 | 5 -25 | 5 -25 |
| Guidage de la table | Glissieres prismatiques | Glissieres prismatiques | Glissieres prismatiques |
| Incrementation transversale (mm) | 0.1-12 | 0.1-12 | 0.1-12 |
| Deplacement rapide (mm/min) | 900 | 900 | 900 |
| Cross feed (mm) | 5 | 5 | 5 |
| Hand feel (mm) | 0.02 | 0.02 | 0.02 |
| (mm/min) | 450 | 450 | 450 |
| (mm) | 450 | 450 | 450 |
| Vitesse de rotation (Trs/in) | 2900 | 2900 | 2900 |
| Dimension de la meule (mm) | 180x13x31.75 | 200x20x31.75 | 200x20x31.75 |
| Puissance moteur de broche (HP) | 2 | 2 | 2 |
| Puissance pompe hydraulique (HP) | 1 | 1 | 1 |
| Puissance moteur transversal | 25W | 1 / 5 | 1 / 5 |
| Puissance moteur vertical | 1/5 HP en option | 1/5 HP en option | 1/5 HP en option |
| Poids net (Kgs) | 950 | 1350 | 1350 |
| Poids brut (Kgs) | 1150 | 1550 | 1550 |
| Place au sol (mm) | 2080x1200 | 2450x1450 | 2450x1450 |
| Dimension de la caisse (cm) | 212x146x195 | 212x146x200 | 212x146x200 |
| Rectifieuse plane PERFECT | PFG-3060H/AH | PFG-4080H/AH |
| Dimension de la table | 300X600 | 400X800 |
| Surface de rectification | 300X600 | 400X800 |
| Distance centre meule/ table | 500 OPT600 | 550 |
| Déplacement de la table (M/min) | 5 -25 | 5 - 25 |
| Guidage de la table | glissieres prismatiques | glissieres prismatiques |
| Incrementation transversale (mm) | 0.1-20 | 0.1-20 |
| Deplacement rapide (mm/min) | 900 | 900 |
| Cross feed (mm) | 5 | 5 |
| Hand feel (mm) | 0.02 | 0.02 |
| (mm/min) | 450 | 450 |
| (mm) | 450 | 450 |
| Vitesse de rotation (Trs/in) | 2900 | 2900 |
| Dimension de la meule (mm) | 180X13X31.75 OU 355X38X127 | 180X13X31.75 OU 355X38X127 |
| Puissance moteur de broche (HP) | 2 OPT 5 | 2 OPT 5 |
| Puissance pompe hydraulique (HP) | 1 | 1 |
| Puissance moteur transversal | 1 / 5 | 1 / 5 |
| Puissance moteur vertical | 1/5 HP en option | 1/5 HP en option |
| Poids net (Kgs) | 1700 | 1700 |
| Poids brut (Kgs) | 1950 | 1950 |
| Place au sol (mm) | 2600X1800 | 2600X1800 |
| Dimension de la caisse (cm) | 228X179X210 | 228X179X210 |
Mot du fournisseur
EQUIPEMENTS STANDARDS :
- Une meule vitrifiée
- Un flasque porte meule
- Un exctracteur
- Un arbre d'équilibrage
- Un banc d'equilibrage
- Un diamanteur à monter sur la table
- Patins fonte de mise à niveau machine
- Boite à outils
- Lampe d'éclairage de la zone de travail
- Cartérisation semi fermée (obligatoire pour les normes CE)
EQUIPEMENTS OPTIONNELS :

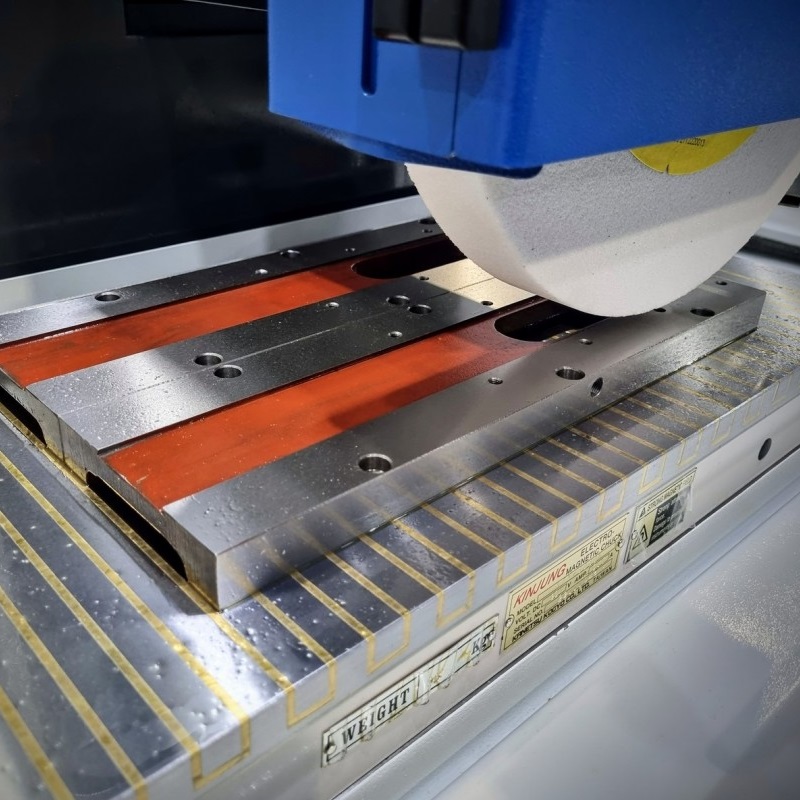

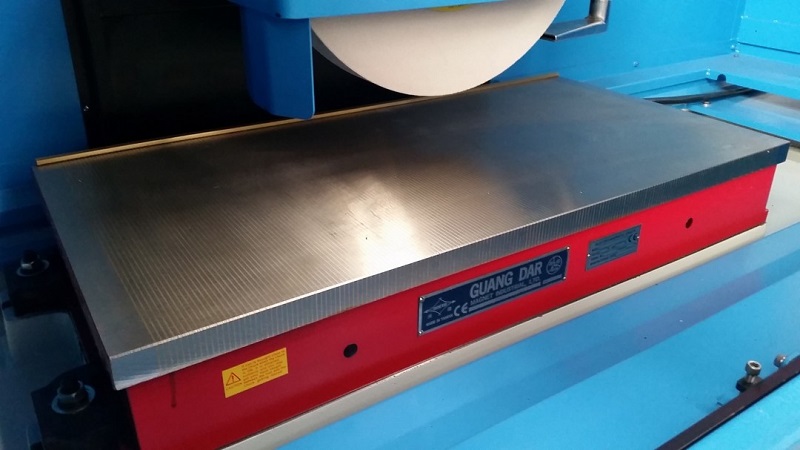

- Plateau magnétique à aimantation permanente ou éléctromagnétique avec affichage de la puissance sur le pupitre
- Réglage micrométrique des avances pour les déplacements transveral et vertical (0,001mm/gra.)
- Montée / baisse de la broche porte meule rapide motorisée
- Prise de passe automatique sur le vertical (AD5)
- Dressage de meule parallèle manuel (monté sur la meule) , hydraulique ou encore a commande numérique
- Bac d'arrosage avec pompe sur lequel on peut ajouter un séparateur magnétique et / ou une filtration papier. Cela permet de garantir un traitement idéal du liquide de coupe et ainsi ne pas encrasser la meule et obtenir une meilleure qualité de rectification
- Réglage automatique des butées transversales depuis le pupitre de commande
- Cartérisation intégrale de la machine
- Variateur de vitesse de rotation de la broche
- Flasque porte meule supplémentaire
- Equilibrage automatique de meule
- Visualisation 2 axes
