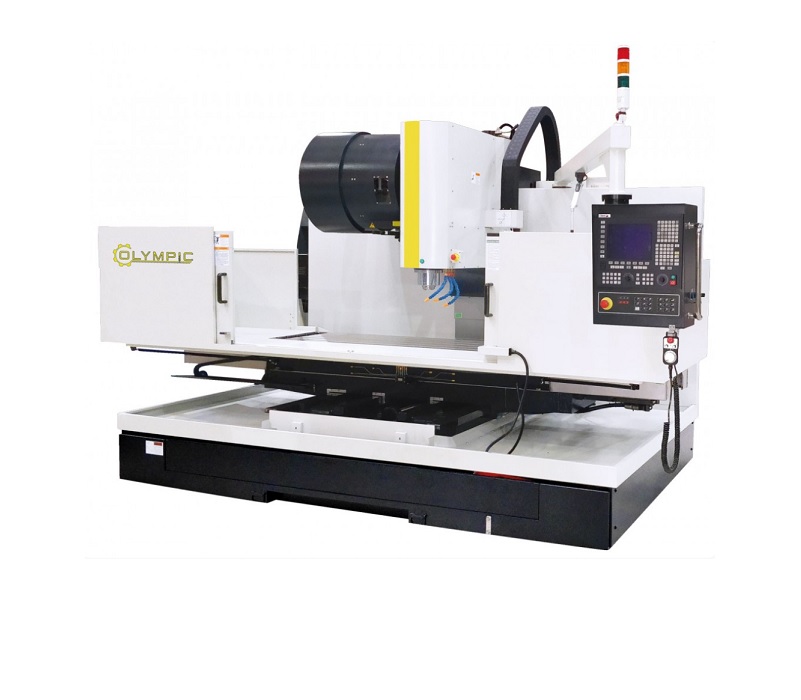

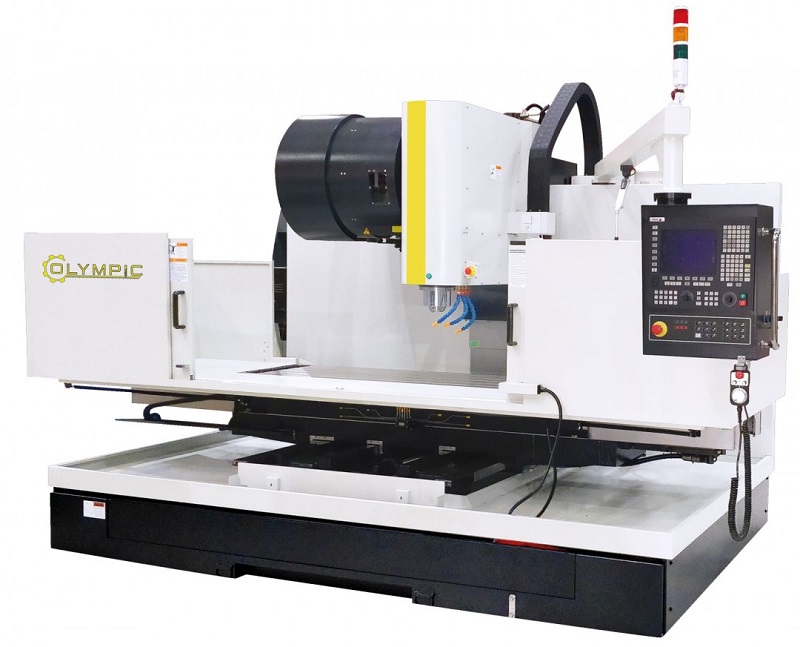

Fraiseuse à commande numérique OLYMPIC - FV-CNC
La fraiseuse a commande numérique OLYMPIC FV-CNC est une machine par apprentissage particulièrement adaptées pour les travaux de mécanique générale.
Equipée de guidage prismatique, elle vous fait bénéficier d'une grande rigidité de bâti et d'ensemble.
De conception semi banc fixe a console mobile (X et Y sur la table), la gamme de fraiseuses OLYMPIC FV-CNC couvre des courses longitudinales de 1000mm à 3000mm .

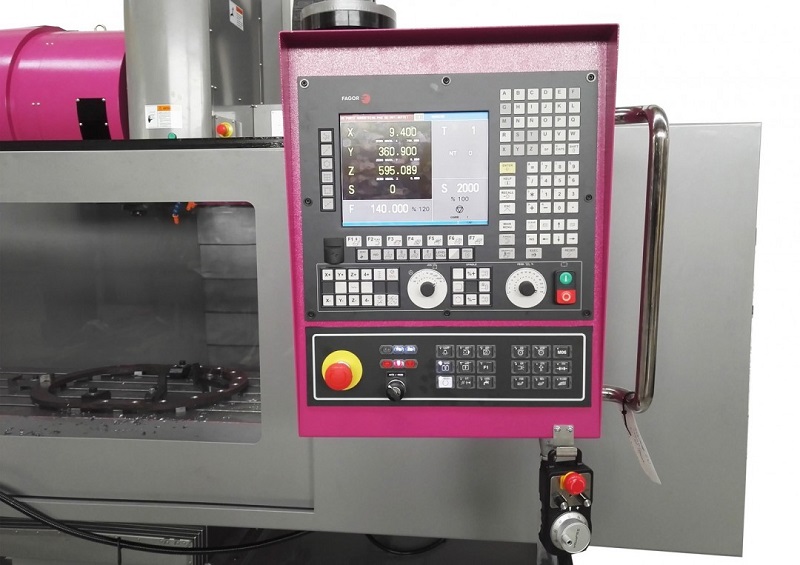

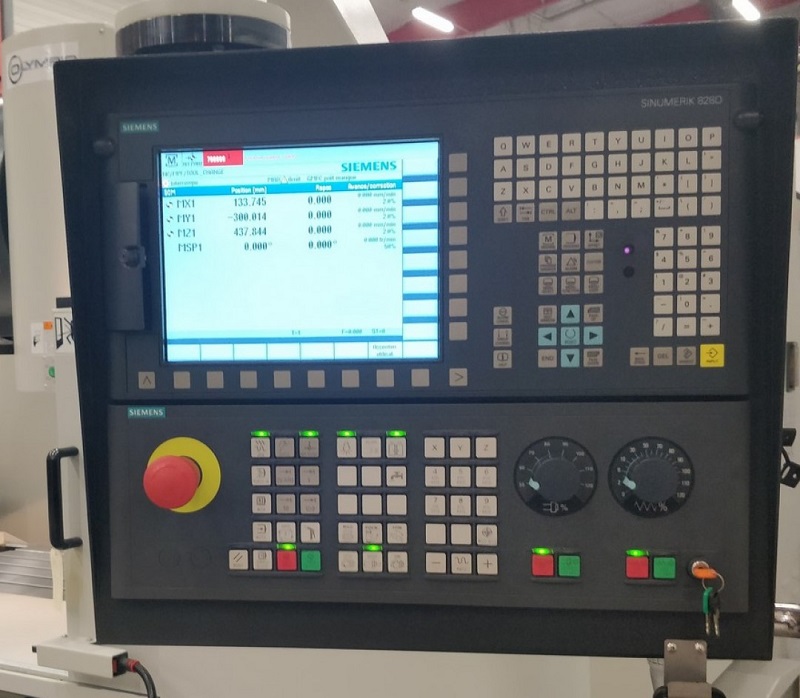

Ce type de machine très conviviale vous permettra de réaliser vos pièces unitaires et de petites séries grâce à sa commande numérique Fagor, Heidenhain ou Siemens au choix.
Elle se caractérise notamment par :
- Une surface de bridage importante et très accessible pour l'utilisateur
- Un package de la meme marque pouyr la commande numérique, les moteurs et les variateurs.
- Une interface USB et RJ45 pour transfere des programmes
- Une broche mécanique 8.000tr/min en standard en cone #40
- Une cartérisation semi fermée avec de larges portes vitées en facade
- Une manivelle électronique déportée permettant de réaliser les jauges aisément
- Une centrale de lubrification des axes automatique
- Une pompe pour la gestion du liquide de coupe
- Une lampe de travail orientable
- De nombreuses options disponibles : magasin à outils, règle de mesure, boite de vitesse, diviseur 4/5éme axe
Caractéristiques
| FV1000CNC | FV1300CNC | FV1500CNC | FV1800CNC | |
| Course longitudinale X (mm) | 1000 | 1300 | 1500 | 1800 |
| Course transversale Y (mm) | 550 | 650 | 600 | 800 |
| Course verticale Z (mm) | 600 | 600 | 600 | 700 |
| Surface de la table (mm) | 1400 x 410 | 1650 x 500 | 1854 x 610 | 2000 x 600 |
| Rainures : larg.x écartement(mm)/nb. | 18 x 115 / 3 | 18 x 80 / 5 | 18 x 100 / 5 | 18 x 110 / 5 |
| Poids admissible sur la table (Kg) | 800 | 1200 | 1200 | 1800 |
| Hauteur de travail (mm) | 800 | 825 | 825 | 910 |
| Distance nez de broche / table (mm) | 112 à 712 | 100 à 700 | 100 à 700 | 120 à 820 |
| Type de transmission | courroie | courroie | courroie | courroie |
| Cône de la broche | BT40 | BT40 | BT40 | BT40 |
| Vitesse de broche (tr/mm) | 8000 | 8000 | 8000 | 8000 |
| Puissance moteur de broche (Kw) | 5.5 / 7.5 | 7.5 / 11 | nov-15 | 7.5 / 11 |
| Avances de travail (X/Y/Z) (m/min) | 5 | 5 | 5 | 5 |
| Avances rapides (X/Y/Z) (m/min) | 10 | 10 | 10 | 10 |
| Encombrement (L x l x H) (mm) | 3400x2270x2570 | 4800x2270x2750 | 5000x2270x2570 | 5390x3100x2650 |
| Poids (Kg) | 5000 | 5600 | 5800 | 9300 |
| Installation électrique (Kva) | 28 | 28 | 28 | 28 |
| FV2000CNC | FV2500CNC | FV3000CNC | |
| Course longitudinale X (mm) | 2000 | 2500 | 3000 |
| Course transversale Y (mm) | 800 | 800 | 800 |
| Course verticale Z (mm) | 700 | 700 | 800 |
| Surface de la table (mm) | 2200 x 600 | 2700 x 800 | 3200 x 800 |
| Rainures larg.x écartement (mm)/ nb | 18 x 110 / 5 | 18 x 110 / 5 | 22 x 130 / 5 |
| Poids admissible sur la table (Kg) | 1800 | 2000 | 2000 |
| Hauteur de travail (mm) | 950 | 910 | 950 |
| Distance nez de broche / table (mm) | 120 à 820 | 120 à 820 | 150 à 950 |
| Type de transmission | courroie | courroie | courroie |
| Cône de la broche | BT40 | BT40 | BT40 |
| Vitesse de broche (tr/mm) | 8000 | 8000 | 8000 |
| Puissance moteur de broche (Kw) | 7.5 / 11 | 7.5 / 11 | 7.5 / 11 |
| Avances de travail (X/Y/Z) (m/min) | 5 | 5 | 5 |
| Avances rapides (X/Y/Z) (m/min) | 10 | 10 | 10 |
| Encombrement (L x l x H) (mm) | 5600 x 3100 x 2600 | 5390 x 3100 x 2650 | 7200 x 3680 x 3370 |
| Poids (Kg) | 9500 | 12000 | 12500 |
| Installation électrique (Kva) | 28 | 28 |
Mot du fournisseur
EQUIPEMENTS STANDARDS :
- Bâti en fonte de meehanite largement dimensionné
- Commande numérique conversationnelle pour une programmation simplifiée
- Graissage centralisé
- Pompe d’arrosage
- Manivelle électronique déportée
- Guidage prismatique sur les 3 axes
- Broche de fraisage verticale, cône #40 ou #50
EQUIPEMENTS OPTIONNELS :
- Groupe de refroidissement de broche
- Convoyeur à copeaux
- Magasin d’outils
- Arrosage centre broche
- Règles de mesures
- Boite de vitesse (pour certains modèles)
- Diviseur 4eme / 5eme axe
- Cartérisation intégrale
