Fraiseuse à commande numérique et semi banc fixe MSA - BF
Caractéristiques :
- Course axe X : 2000 à 5000 mm
- Course axe Y : 1000 à 1300 mm

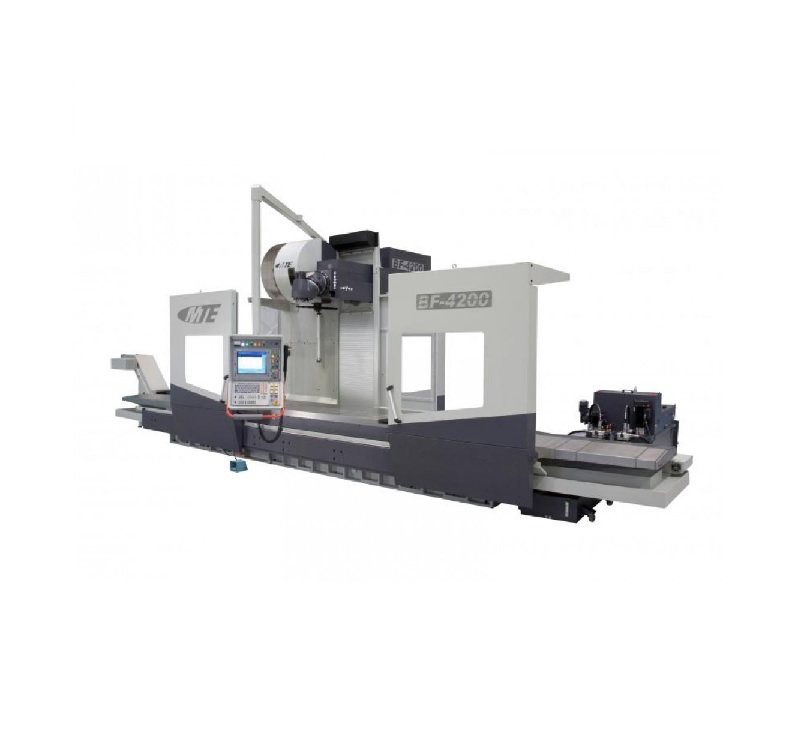

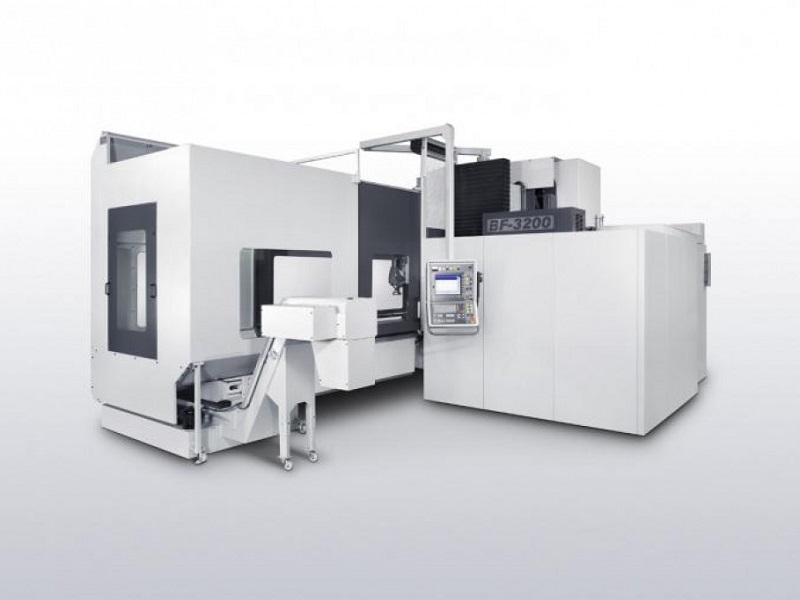

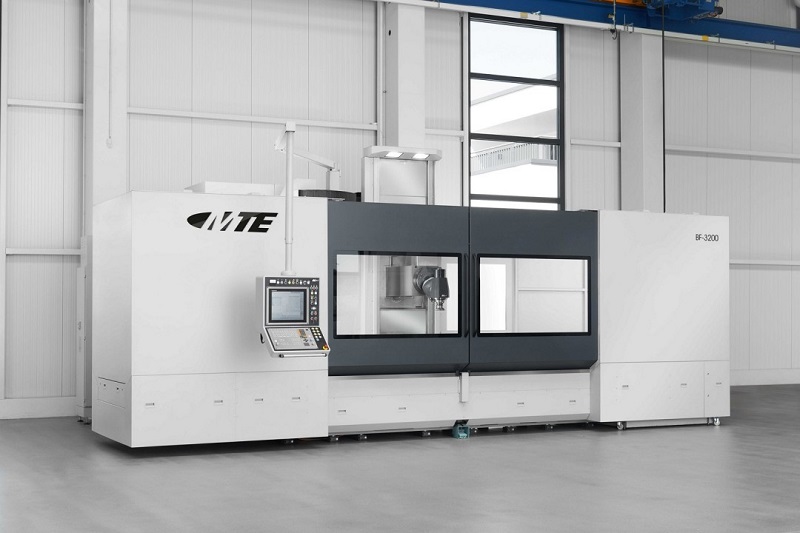

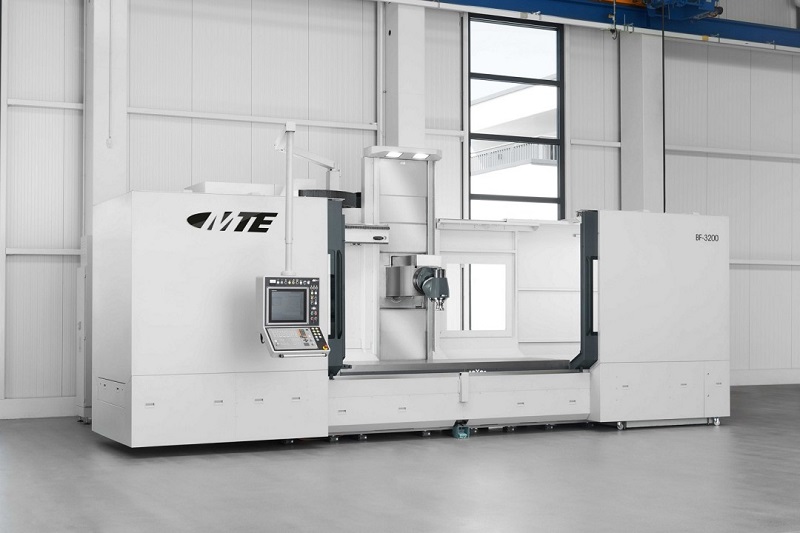

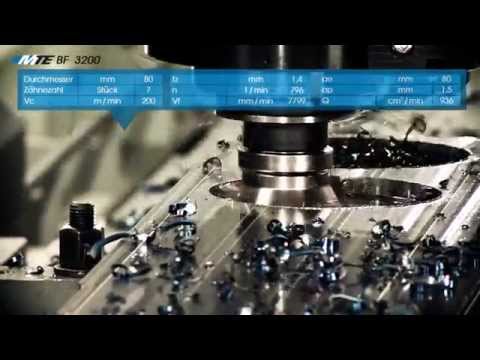

La fraiseuse à commande numérique et semi banc fixe à guidage prismatique MTE série BF est équipée d'une tête universelle manuelle ou automatique alliant précision et grande capacité.
Il est possible d'y ajouter un changeur d'outils automatique et un 4eme axe continu. Ces équipements additionnels vous permettent de produire des pièces complexes à fortes valeurs ajoutées.
La machine a été conçue avec des guidages prismatiques et un coulant réfrigéré vous permettant de charger des pièces lourdes avec des enlèvements de copeaux importants tout en gardant une grande précision.
Cette machine peut être pilotée par une commande numérique conviviale de type Heidenhain ou Siemens ou alors Fanuc pour vos grandes séries.
Les secteurs d'activité de prédilection de cette friaseuse CN sont la mécanique générale, la pièce de modelage, les secteurs ferroviaire et aéronautique ainsi que les moules d'injection ou d'emboutissage.
Caractéristiques
| Course axe X | 2000 à 5000 mm |
|---|---|
| Course axe Y | 1000 à 1300 mm |
| Course axe Z | 1000 à 2000 mm |
| BF2200 | BF2700 | BF3200 | |
| COMMANDE NUMERIQUE (mm) | Heidenhain, Siemens, Fanuc | Heidenhain, Siemens, Fanuc | Heidenhain, Siemens, Fanuc |
| Course transversale Y (mm) | 1000 (opt 1200) | 1000 (opt 1200) | 1000 (opt. 1200) |
| Course verticale Z (mm) | 1000 (opt 1250/1500/2000) | 1000 (opt 1250/1500/2000) | 1000 (opt 1250/1500/2000) |
| Course longitudinale X (mm) | 2000 | 2500 | 3000 |
| Cone de la broche | DIN 69871 A | DIN 69871 A | DIN 69871 A |
| Vitesse de rotation (Tr/min) | 40 - 3000 ( opt. 6000) | 40 - 3000 ( opt. 6000) | 40 - 3000 ( opt. 6000) |
| Nb de Gamme de vitesse | 3 | 3 | 3 |
| Puissance (Kw) | 30 | 30 | 30 |
| Couple max à la broche (Nm) | 1460 | 1460 | 1460 |
| Avance rapide (X/Y/Z) (mm/min) | 15000 | 15000 | 15000 |
| Avance travail (X/Y/Z) (mm/min) | 0 - 12000 | 0 - 12000 | 0 - 12000 |
| Moteur d'avances (Nm) | X = 27 . Y = 27 . Z = 36 | X = 36 / Y = 27 / Z = 36 | X = 36 / Y = 27 / Z = 36 |
| Vis à billes (Kw) | X = 50 / Y = 50 / Z = 50 | X = 63 / Y = 50 / Z = 50 | X = 63 / Y = 50 / Z = 50 |
| Poussé max. (Nm) | X=2200/Y=2200/Z=3000 | X=2400/Y=2200/Z=3000 | X=2400/Y=2200/Z=3000 |
| POIDS (Kg) | 16500 | 18000 | 19000 |

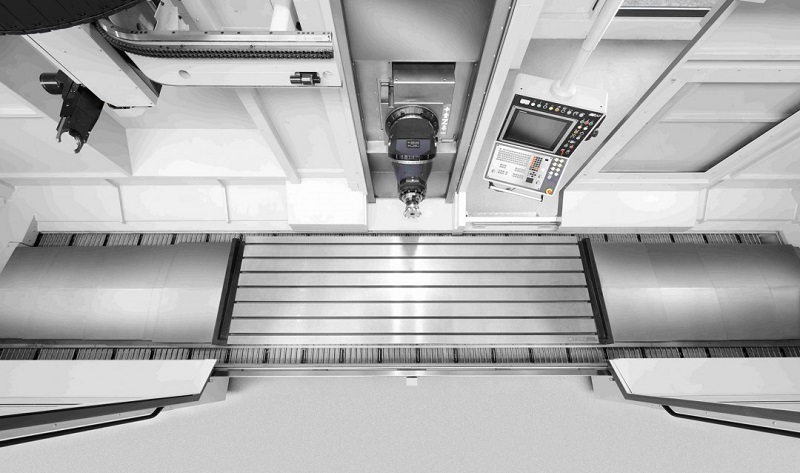

| surface ((L x l) / mm) | 2200 x 1000 | 2700 x 1000 | 3200 x 1000 |
| Nb -- largeur rainures en T | 7--22 | 7--22 | 7--22 |
| Distance entre rainures (mm) | 140 | 140 | 140 |
| Charges maxi admisible (Kg) | 7200 | 9000 | 11000 |
| Encombrement hors convoyeur Lxlxh | 6014 x 4046 x 3075 | 7014 x 4046 x 3075 | 8014 x 4046 x 3075 |
| BF4200 | BF4700 | BF5200 | |
| COMMANDE NUMERIQUE (mm) | Heidenhain, Siemens, Fanuc | Heidenhain, Siemens Fanuc | Heidenhain, Siemens, Fanuc |
| Course transversale Y (mm) | 1000 (opt. 1200) | 1000 (opt. 1200) | 1000 (opt. 1200) |
| Course verticale Z (mm) | 1000 (opt 1250/1500/2000) | 1000 (opt 1250/1500/2000) | 1000 (opt 1250/1500/2000) |
| Course longitudinale X (mm) | 4000 | 4500 | 5000 |
| Cone de la broche | DIN 69871 A | DIN 69871 A | DIN 69871 A |
| Vitesse de rotation (Tr/min) | 40 - 3000 ( opt. 6000) | 40 - 3000 ( opt. 6000) | 40 - 3000 ( opt. 6000) |
| Nb de Gamme de vitesse | 3 | 3 | 3 |
| Puissance (Kw) | 30 | 30 | 30 |
| Couple max à la broche (Nm) | 1460 | 1460 | 1460 |
| Avance rapide (X/Y/Z) (mm/min) | 15000 | 15000 | 15000 |
| Avance travail (X/Y/Z) (mm/min) | 0 - 12000 | 0 - 12000 | 0 - 12000 |
| Moteur d'avances (Nm) | X = 50 / Y = 27 / Z = 36 | X = 50 / Y = 27 / Z = 36 | X = 50 / Y = 27 / Z = 36 |
| Vis à billes (Kw) | X = 63 / Y = 50 / Z = 50 | X = 63 / Y = 50 / Z = 50 | X = 63 / Y = 50 / Z = 50 |
| Poussé max. (Nm) | X=2250/Y=2200/Z=3000 | X=2250/Y=2200/Z=3000 | X=1750/Y=2200/Z=3000 |
| POIDS (Kg) | 21500 | 22500 | 23500 |
| surface ((L x l) / mm) | 4200 x 1000 | 4700 x 1000 | 5200 x 1000 |
| Nb -- largeur des rainures en T | 7--22 | 7--22 | 7--22 |
| Distance entre rainures (mm) | 140 | 140 | 140 |
| Charges maxi admisible (Kg) | 13000 | 14000 | 15000 |
| Encombrement hors convoyeur Lxlxh | 10014 x 4046 x 3075 | 11255 x 4046 x 3075 | 12115 x 4046 x 3075 |
Mot du fournisseur
EQUIPEMENTS STANDARDS :
- Commande numérique (Heidenhain , Siemens , Fanuc )
- Manivelle électronique
- Moteurs digitals
- Tête universelle (type Huron)
- Compensation électronique de la dilatation
- Règles linéaires avec mesure directe
- Graissage automatique centralisé
- Contre-poids hydraulique pour le vertical
- Equipement d'arrosage indépendant
- Carénage conforme Normes CE
EQUIPEMENTS OPTIONNELS :
- Large choix de tête , manuel ou automatique , avec rotation 4000 ou 6000 tr/min
- Magasin d'outils à chaine (40 , 60 , 80)
- Aroosage haute préssion (20 bars)
- Arrosage centre broche
- Air par la broche
- Convoyeur à copeaux (plusieurs options)
- 4ième axe et contre pointe
- 4ième et 5ième axe continu
- Tarraudage rigide
- Lampe d'éclairage
- Pédale pour le changement d'outils
- Réfrigeration de l'armoire numérique
- Electrobroche à monter dans la broche
- Palpeur outils
- Palpeur piece
- Carénage integral
- Etau de fraisage
- Kit de bridage
