Cisaille hydraulique pour l'acier et l'inox ADFORM - HNC
Caractéristiques :
- Epaisseur de tôle : 6 à 25mm
- Epaisseur en inox : 4 à 16mm

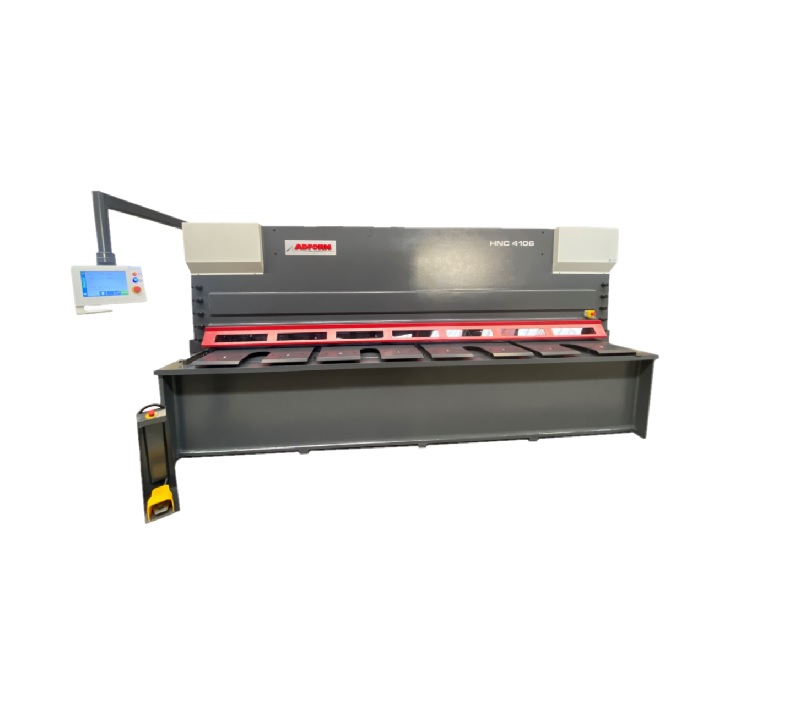

La cisaille hydraulique HNC de ADFORM est une machine à guillotine proposant des longueurs de coupe de 3100 à 6100 mm. Elle permet de travailler les épaisseurs de tôle acier de 6 à 25mm et de tôle inox de 4 à 16mm.
Largement équipée, cette gamme de machine se caractérise notamment par :
- Une conception étudiée pour le meilleure rendement, avec un angle de coupe variable et un large col de cygne
- Un bâti et un tablier très largement dimensionné en acier mécanosoudé permettant d'assurer le maximum de rigidité et de précision dans la coupe
- Un tablier supérieur est rendu solidaire du bâti grâce à des glissières "prises en sandwichs" largement dimensionnés
- Une butée arrière motorisée, équipée de vis à billes et de très larges guidages, escamotable en fin de course permettant la coupe de pièces profondes

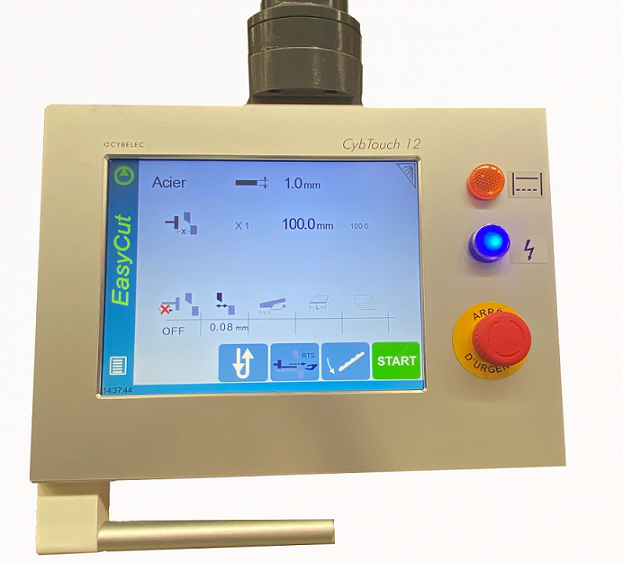

- Une commande numérique CYBELEC qui calcule automatiquement l'angle de coupe
- Un groupe hydraulique compact a maintenance réduite, avec un dispositif hydraulique contre les surcharges.

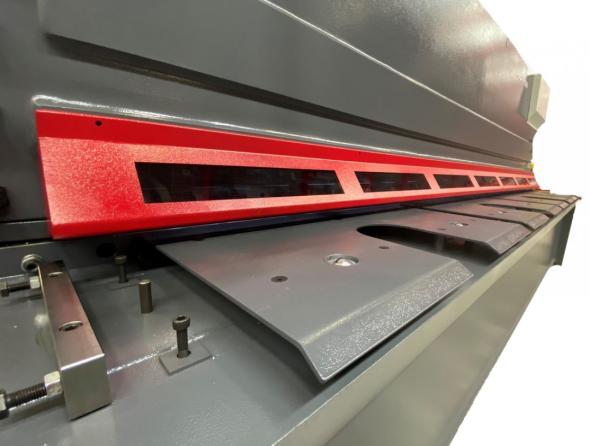

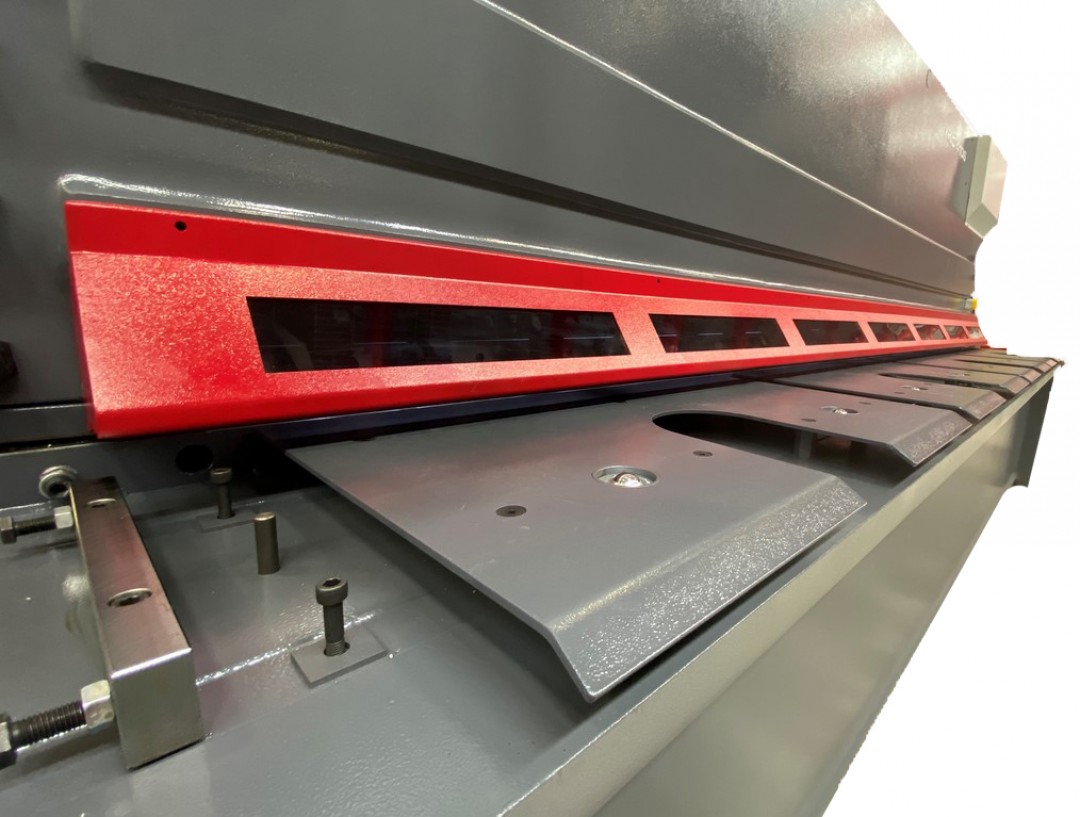

- Un ensemble de serres tôles répartis sur toute la longueur de coupe assurant un maintien homogène de la tôle.
- Un dispositif de graissage centralisé
- Un réglage possible de la longueur de coupe afin d'augmenter la cadence pour les faibles longueurs
- Un éclairage de la zone de coupe permettant de couper au tracé
- Un équipement hydraulique de marque HOERBIGER ou REXROTH ( protégé par des clapets de surcharge ).

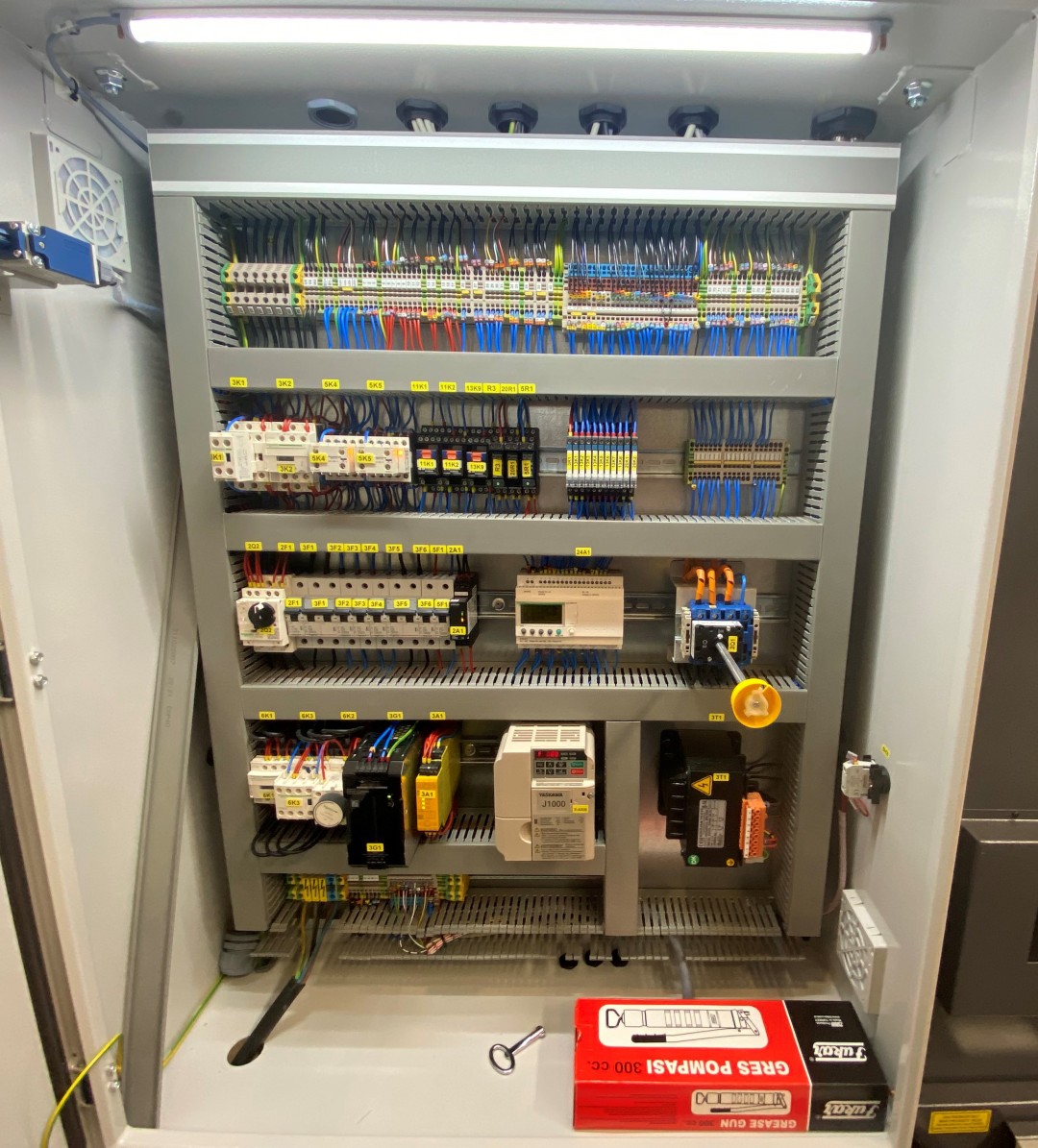

- Un Accès à l’arrière de la cisaille est protégé par 2 cellules photo – électriques contrôlée par un module de sécurité “Télémécanique” de type Préventa. Lorsque l’opérateur va chercher une tôle, il doit réarmer la commande ce qui l’oblige à regarder si personne ne se trouve dans la zone de sécurité.

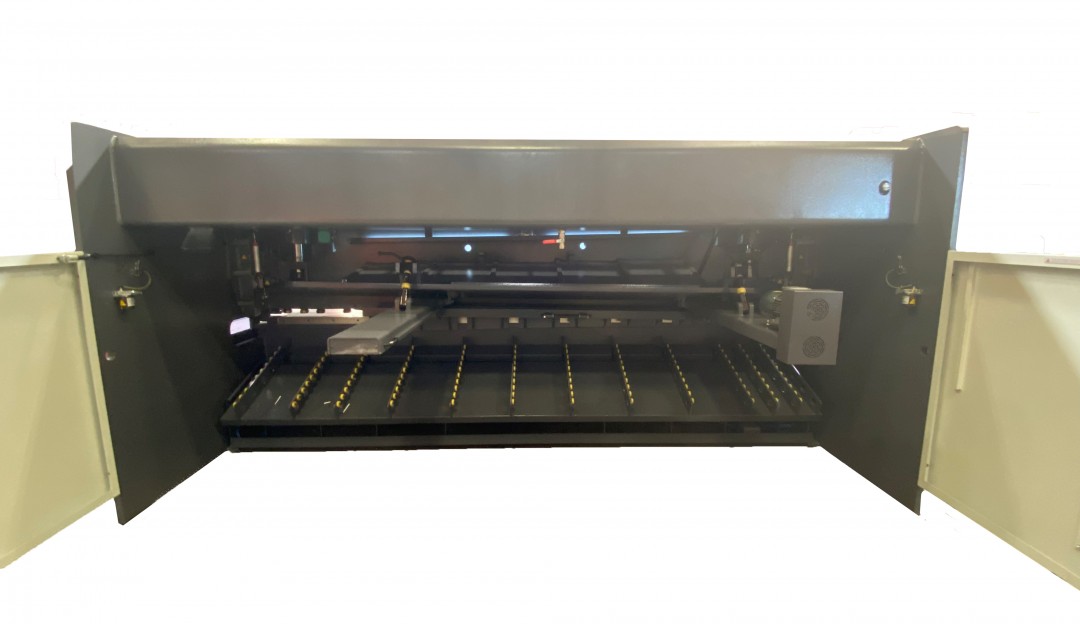

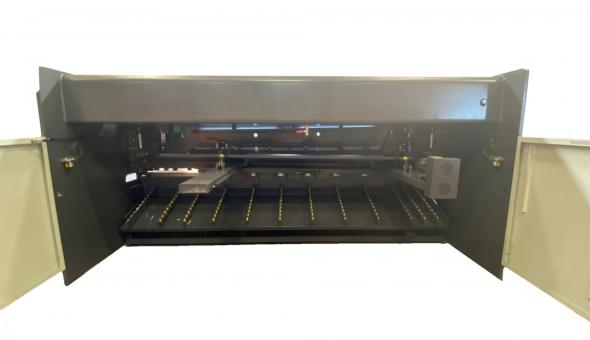

- Un arrière de machine totalement dégagé pour la mise en place d’équipements tels que plans inclinés, soutiens de tôles, évacuateurs…
Caractéristiques
| Epaisseur de tôle | 6 à 25mm |
|---|---|
| Epaisseur en inox | 4 à 16mm |
| Cisaille hydraulique | HNC3100x6 | HNC3100x10 | HNC3100x13 | HNC3100x16 |
| Longueur de coupe (mm) | 3070 | 3070 | 3070 | 3070 |
| Capacité de coupe acier (450N/mm²) (mm) | 6 | 10 | 13 | 16 |
| Capacité de coupe inox (700N/mm²) (mm) | 4 | 6 | 8 | 10 |
| Angle de coupe (°) | 0,5 à 1,5 | 0,5 à 2 | 0,5 à 2,5 | 0,5 à 3 |
| Cadence (cps/min) | 20 à 32 | 12 à 18 | 9 à 14 | 8 à 14 |
| Nombre de serres toles | 16 | 15 | 15 | 15 |
| Capacité de la butée arriere (mm) | 1000 | 1000 | 1000 | 1000 |
| Précision de positionnement butée arriere (mm) | 0,1 | 0,1 | 0,1 | 0,1 |
| Puissance moteur du groupe hydraulique (Kw) | 11 | 22 | 30 | 30 |
| Capacité du réservoir d'huile (L) | 240 | 360 | 360 | 400 |
| Longueur des bras support tole avants (mm) | 1000 | 1000 | 1000 | 1000 |
| Alimentation électrique (* +T +N) | 380V 3 Phases* | 380V 3 Phases* | 380V 3 Phases* | 380V 3 Phases* |
| Hauteur de travail (mm) | 800 | 800 | 800 | 900 |
| Poids (Kg) | 7800 | 11000 | 13000 | 16500 |
| Longueur (mm) | 3880 | 3910 | 3950 | 3970 |
| Profondeur (mm) | 3190 | 3300 | 3385 | 3380 |
| Hauteur (mm) | 2100 | 2200 | 2300 | 2480 |
| Cisaille hydraulique | HNC3100x20 | HNC3100x25 | HNC4100x6 | HNC4100x10 |
| Longueur de coupe (mm) | 3070 | 3070 | 4070 | 4070 |
| Capacité de coupe acier (450N/mm²) (mm) | 20 | 25 | 6 | 10 |
| Capacité de coupe inox (700N/mm²) (mm) | 13 | 16 | 4 | 6 |
| Angle de coupe (°) | 0,5 à 3 | 0,5 à 3,5 | 0,5 ç 1,5 | 0,5 à 2 |
| Cadence (cps/min) | 6 à 10 | 4 à 6 | 16 à 25 | 9 à 14 |
| Nombre de serres toles | 16 | 15 | 21 | 21 |
| Capacité de la butée arriere (mm) | 1000 | 1000 | 1000 | 1000 |
| Précision de positionnement butée arriere (mm) | 0,1 | 0,1 | 0,1 | 0,1 |
| Puissance moteur du groupe hydraulique (Kw) | 37 | 45 | 11 | 22 |
| Capacité du réservoir d'huile (L) | 400 | 600 | 360 | 360 |
| Longueur des bras support tole avants (mm) | 1000 | 1000 | 1000 | 1000 |
| Alimentation électrique (* + T + N) | 380V 3 Phases* | 380V 3 Phases* | 380V 3 Phases* | 380V 3 Phases* |
| Hauteur de travail (mm) | 1000 | 1100 | 900 | 900 |
| Poids (Kg) | 21000 | 23000 | 12000 | 15000 |
| Longueur (mm) | 4010 | 3990 | 4890 | 4930 |
| Profondeur (mm) | 3620 | 3605 | 3450 | 3380 |
| Hauteur (mm) | 2700 | 3220 | 2250 | 2360 |
| Cisaille hydraulique | HNC4100x13 | HNC4100x16 | HNC4100x20 | HNC6100x6 |
| Longueur de coupe (mm) | 4070 | 4070 | 4070 | 6070 |
| Capacité de coupe acier (450N/mm²) (mm) | 13 | 16 | 20 | 6 |
| Capacité de coupe inox (700N/mm²) (mm) | 8 | 10 | 13 | 4 |
| Angle de coupe (°) | 0,5 à 2,5 | 0,5 à 3 | 0,5 à 3 | 0,5 à 2 |
| Cadence (cps/min) | 7 à 14 | 7 à 12 | 6 à 9 | 12 à 18 |
| Nombre de serres toles | 21 | 21 | 21 | 30 |
| Capacité de la butée arriere (mm) | 1000 | 1000 | 1000 | 1000 |
| Précision de positionnement butée arriere (mm) | 0,1 | 0,1 | 0,1 | 0,1 |
| Puissance moteur du groupe hydraulique (Kw) | 30 | 30 | 37 | 18,5 |
| Capacité du réservoir d'huile (L) | 400 | 400 | 400 | 360 |
| Longueur des bras support tole avants (mm) | 1000 | 1000 | 1000 | 1000 |
| Alimentation électrique (*+ T + N) | 380V 3 Phases* | 380V 3 Phases* | 380V 3 Phases* | 380V 3 Phases* |
| Hauteur de travail (mm) | 1000 | 1000 | 1100 | 1000 |
| Poids (Kg) | 18000 | 23500 | 26000 | 22000 |
| Longueur (mm) | 4950 | 4970 | 5000 | 6890 |
| Profondeur (mm) | 3645 | 3630 | 3630 | 4130 |
| Hauteur (mm) | 2630 | 2800 | 2900 | 2690 |
| Cisaille hydraulique | HNC6100x10 | HNC6100x13 | HNC6100x16 | HNC6100x20 |
| Longueur de coupe (mm) | 6070 | 6070 | 6070 | 6070 |
| Capacité de coupe acier (450N/mm²) (mm) | 10 | 13 | 16 | 20 |
| Capacité de coupe inox (700N/mm²) (mm) | 6 | 8 | 10 | 13 |
| Angle de coupe (°) | 0,5 à 2 | 0,5 à 2,5 | 0,5 à 3 | 1 à 3 |
| Cadence (cps/min) | 6 à 10 | 6 à 10 | 5 à 9 | 5 à 9 |
| Nombre de serres toles | 30 | 30 | 30 | 30 |
| Capacité de la butée arriere (mm) | 1000 | 1000 | 1000 | 1000 |
| Précision de positionnement butée arriere (mm) | 0,1 | 0,1 | 0,1 | 0,1 |
| Puissance moteur du groupe hydraulique (Kw) | 22 | 30 | 37 | 37 |
| Capacité du réservoir d'huile (L) | 400 | 400 | 400 | 600 |
| Longueur des bras support tole avants (mm) | 1000 | 1000 | 1000 | 1000 |
| Alimentation électrique *(+ T + N) | 380V 3 Phases* | 380V 3 Phases* | 380V 3 Phases* | 380V 3 Phases* |
| Hauteur de travail (mm) | 1000 | 1200 | 1200 | 1200 |
| Poids (Kg) | 30000 | 38000 | 43000 | 48000 |
| Longueur (mm) | 6910 | 6950 | 6970 | 6990 |
| Profondeur (mm) | 4045 | 4200 | 4420 | 4280 |
| Hauteur (mm) | 2750 | 3090 | 3250 | 3330 |
Mot du fournisseur
EQUIPEMENTS STANDARDS :
- Une commande numérique dernière génération de marque DELEM
- Un bati acier mécanosoudé largement dimensionné pour assurer une rigidité et une précision de coupe optimale
- Un système de réglage du jeu entre lame rapide automatique, paramétré par la commande numérique
- Une butée arriere motorisée escamotable, capacité 10000mm
- Une fonction de retractation de la butée arriere
- Un groupe hydraulique avec dispositif de surcharges
- Des patins serres toles hydrauliques répartis sur l'ensemble de la longueur de coupe
- Un réglage de la longueur de coupe possible permettant d'augmenter la cadence pour les petites toles
- Un jeu de lames en acier traité avec plusieurs arrêtes de coupes
- 2 arêtes de coupe pour la lame supérieure
- 4 arêtes de coupe pour la lame inferieure
- Une pédale permettant de travailler en répétition de coupe si besoin
- Un bras équerre gradué longueur 1000mm avec des butées
- Deux bras supports tôles avants longueur 1000mm
- Une large table avec des billes intégrées pour faciliter la manutention des tôles
- Une ligne de coupe permettant de visualiser aisément la position des lames
- Une protection de la zone de coupe par barrières et plexiglass
- Matériel neuf garantie 1 an, pièce et main d'œuvre
EQUIPEMENTS OPTIONNELS :
- Une commande numérique siemens au lieu de Cybelec
- Un Support tôle fine pneumatique type A ou U
- Un dispositif anti-secousse
- Une butée arrière hydraulique basculante
- Compas d'angle (goniomètre)
- Serre tôles avec patins plastiques
- Protection de la zone de coupe par barrières immatérielles
- Un refroidisseur d'huile
