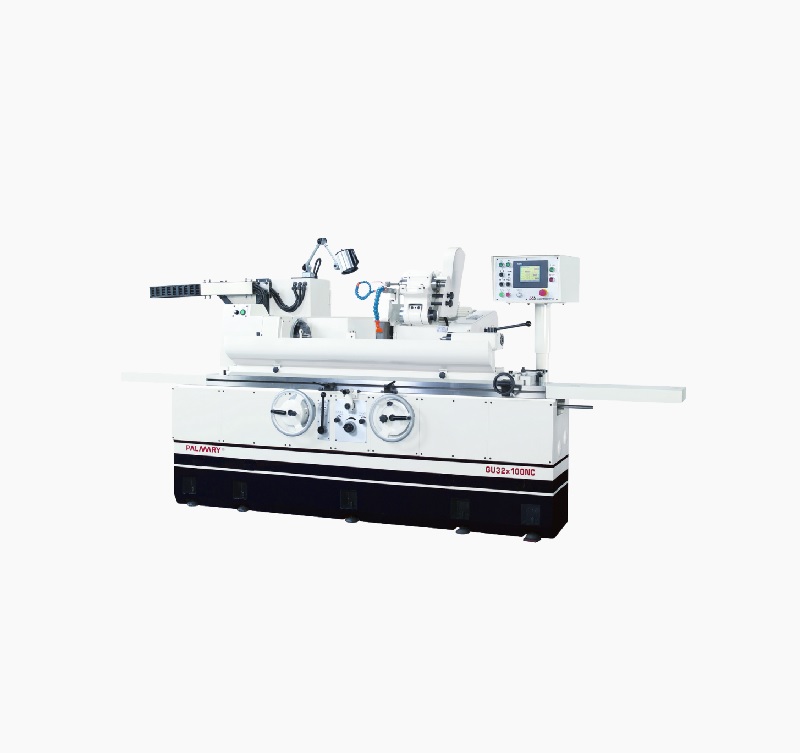

Rectifieuse cylindrique intérieure extérieure* PALMARY-GU-NC *avec broche de rectification spéciale
La rectifieuse cylindrique PALMARY-GU-NC est une machine CN à automate programmable.
La broche est montée sur roulements de précision, ce qui lui assure une stabilité maximale et garantit une précision de rectification exceptionnelle pour les faces externes, internes et frontales.
Elle est réalisée dans des aciers alliés de haute qualité, trempés et cémentés puis rectifiés polymiroir, pour un montage à palier hydrostatique. Même en utilisation continue à grande vitesse, il n'y a pas de friction entre les pièces, donc aucune génération de chaleur ou de déformation.
Cette gamme de rectifieuses industrielles propose des diamètres admissibles de 200 a 420mm et des distances entre pointes de 400 à 2000mm suivant les modèles.

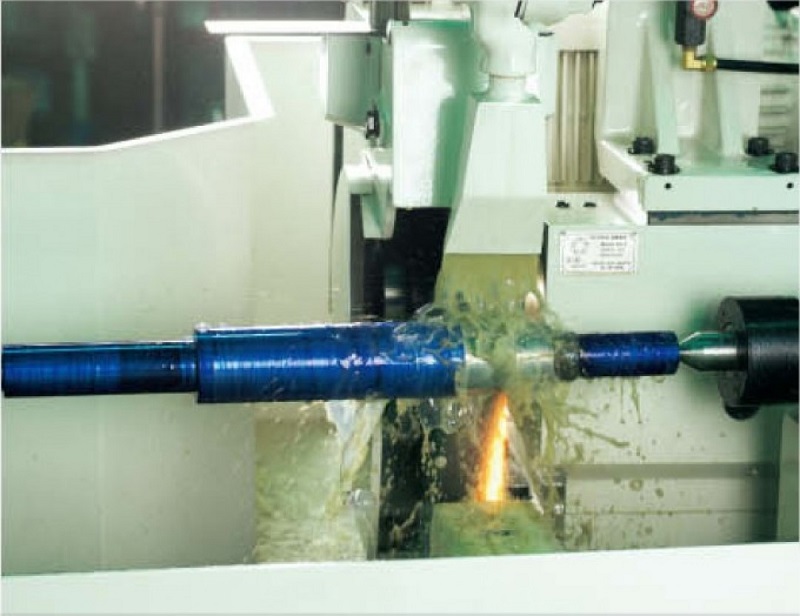

Elles permettent de travailler en plongée en balayage cylindrique et conique et, en option, elle peut recevoir une broche de rectification interieure.
- Une meule et une flasque porte-meule
- Un outil diamant et son porte-outils sur table
- Deux pointes seches carbure
- Une lampe d'éclairage, une boite à outils
- Un réservoir de lubrifiant avec pompe
OPTIONS : les nombreuses possibilités additionnelles personnalisent votre machine au plus près de votre usage

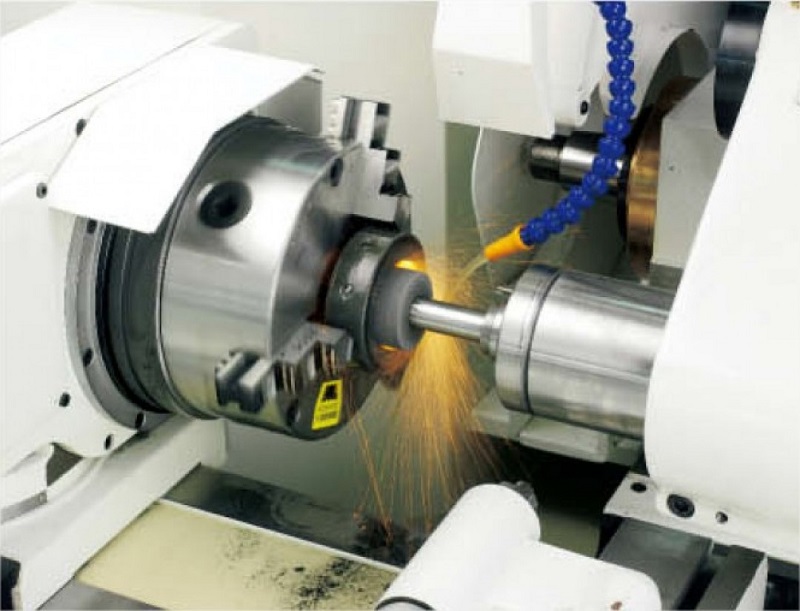

- Broche de rectification interne (plusieurs vitesses possible 8000 a 50000tr/min)
- Porte outil diamant inter exter (angulaire, monté sur la contrepointe, basculant, pivotant, à rayon)
- Système d' entrainement par toc
- Mandrin 3 ou 4 mors
- Centrale de lubrification avec filtration magnétique, filtration papier
- Equilibrage de meule avec compensation automatique
- Arbre d'equilibrage avec support
Caractéristiques
| Rectifieuse cylindrique PALMARY | GU20X40NC | GU32/42x60NC-GU32/42x100NC-GU32/42x150NC-GU32/42x200NC |
| CAPACITÉS | . | |
| Distance entres pointes (mm) | 400 | 600 / 1000 / 1500 / 2000 |
| Diamètre au dessus de la table (mm) | 200 | 320 / 420 |
| poids maxi entres pointes (kg) | 60 | 100 / 150 |
| Diametre maxi usinable (mm) | 180 | 300 / 400 |
| POUPEE PORTE MEULE | . | |
| Course manuelle (mm) | 135 | 160 |
| Avance rapide automatique (mm) | 25 | 40 |
| Siège coulissant, déplacement supp (mm) | 95 (total 255mm) | 95 (total 295mm) |
| Increment (mm) | 0.001 | 0.001 |
| Avance par tour de manivelle (mm) | 2 (0.005) | 2 (0.005) |
| MEULE | . | |
| Diametre , largeur , alésage (mm) | 305 x 38 x 127 | 355 x 50 x 127 |
| Vitesse de rotation (tr/min) | 2085 / 2495 | 1793 / 1940 |
| POUPEE PORTE PIECE | . | |
| Angle de rotation (°) | ||
| Type de cone | CM3 | CM4 |
| Vitesse de broche (tr/min) | 10 ~ 300 | 10 ~ 300 |
| Charge maxi en l'air porte outil inclus (Kg) | 15 (lg max : 100 mm) | 35 (lg max : 150 mm) |
| CONTRE POINTE | . | |
| longueur (mm) | 25 | 25 |
| TABLE | . | |
| Vitesse de déplacement (mm/min) | 50 / 5400 | 50 / 5400 |
| Course automatique mini (mm) | 8 | 8 |
| Avance d'un tour de volant (2 pas) (mm) | 20 mm (2mm) | 20 mm (2mm) |
| MOTORISATION | . | |
| Poupée porte meule (kW) | . | |
| Poupée porte pièce (kW) | . | |
| Pompe hydraulique (kW) | 0.37 | 0.37 |
| Pompe de graissage de broche (kW) | 0.37 | 0.37 |
| Pompe de lubrifiant (kW) | 0.18 | 0.18 |
| Broche de rectification interne (kW) | 0.18 | 0.75 |
| CAPACITE DES RESERVOIRS | . | |
| Graissage de broche (litre) | 12 | 12 |
| Circuit hydraulique (litre) | 65 | 65 |
| Lubrifiant (litre) | 100 | 100 |
Mot du fournisseur
PALMARY est un des plus importants constructeurs de rectifieuses. Ce constructeur implanté à Taiwan offre aujourd'hui une gamme complète sur le marché de la machine conventionnelle à la machine CNC avec robotisation, des machines cylindriques, centerless, multibroches, d'interieures, verticales et machines spéciales.
La société compte actuellement 170 collaborateurs répartis sur deux usines de 20.000m² certifiées ISO9001. Fortement impliqué dans les industries automobiles et aéronautique, les machines palmary sont également adaptées pour les ateliers de mécanique de précision et apportent aujourd'hui un rapport qualité / prix sans comparaison sur le marché.
La gamme des rectifieuses cylindriques de haute précision GU de PALMARY sont inégalées dans la rigidité structurelle, leur stabilité ainsi que la précision de rectification.

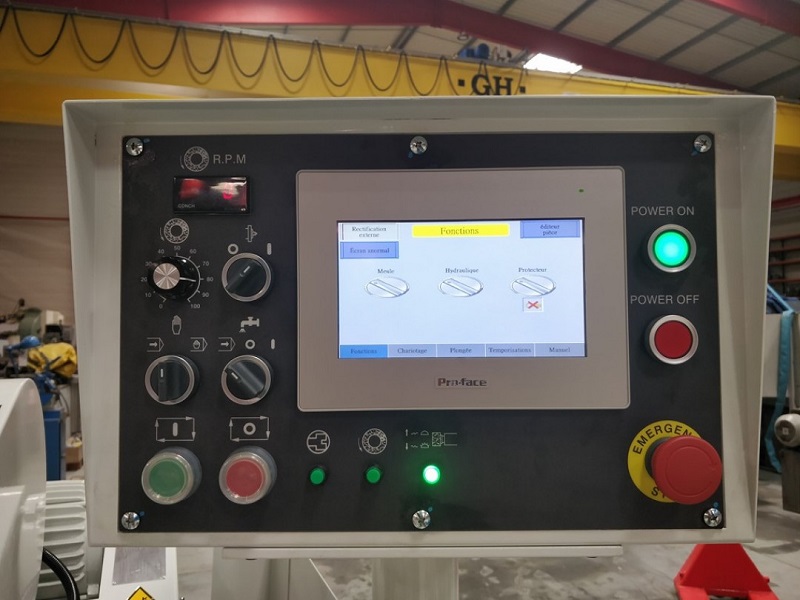

L'automate programmable permet a cette machine de réaliser des opérations cyclées et offre donc une alternative intéressante entre les machines conventionnelles et CN-CN.
