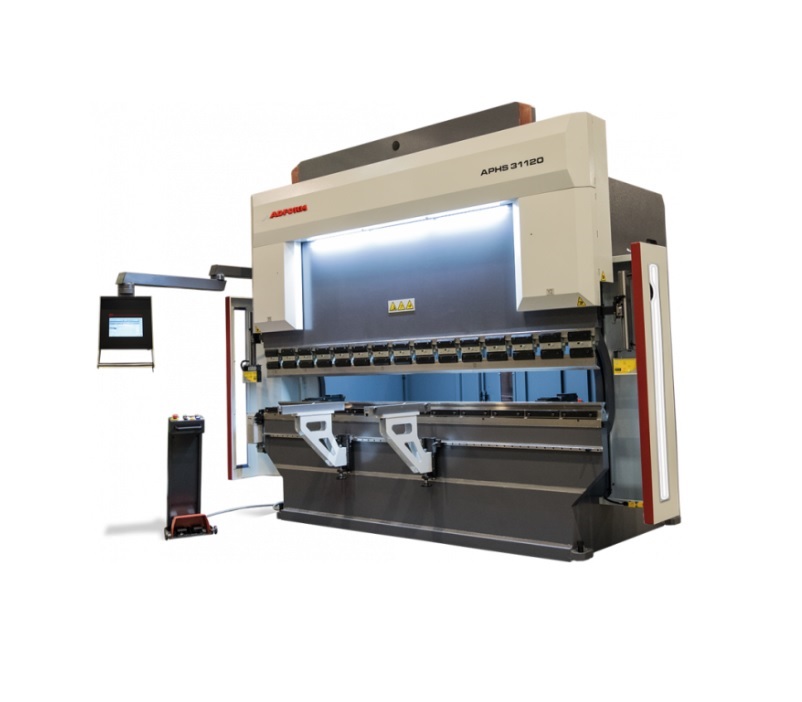

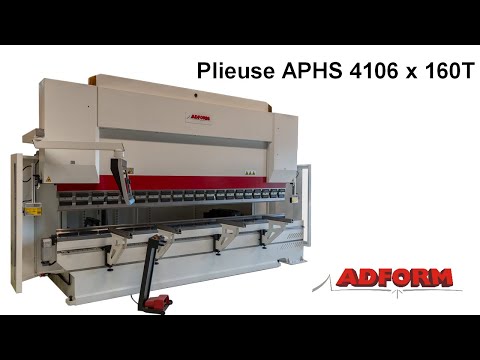

Presse plieuse hydraulique à commande numérique ADFORM - APHS

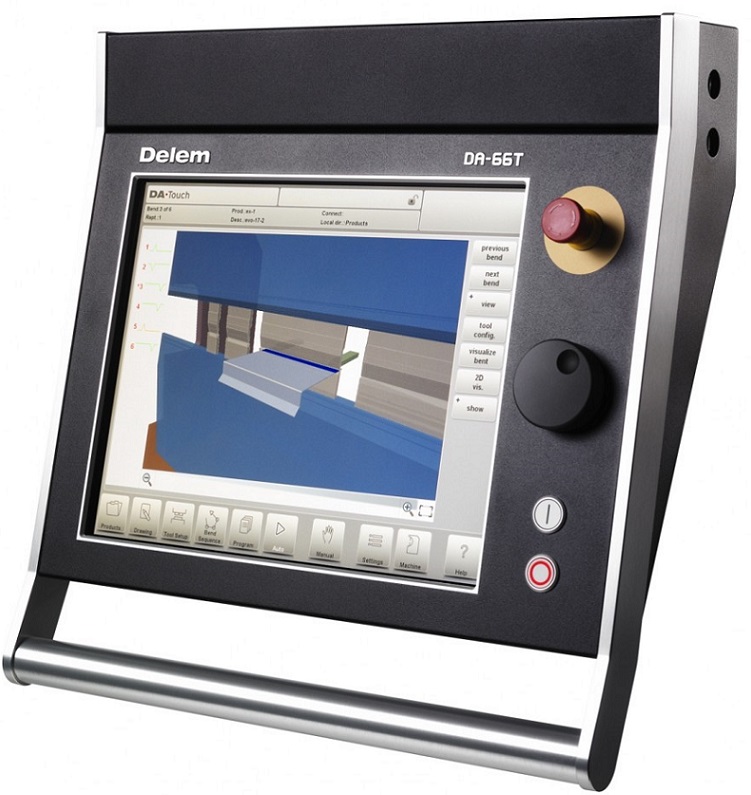

La presse plieuse hydraulique ADFORM - APHS est une machine à à commande numérique DELEM, CYBELEC ou ESA. Elle propose une gamme de capacités de pliage très étendue allant de 1250 mm à 8000 mm en standard et jusqu'à 20500 mm sur demande. La puissance se décline de 40 Tonnes à 1000 Tonnes de pression.
Construction mécano-soudée très rigide :

• Guidages du coulisseau de grande longueur avec glissières synthétiques.
• Table inférieure étroite, compatible avec l’option bombage de table.
• Coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
• Réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.

Système de mesure :

• Sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique , qui est elle-même fixée au coulisseau.
• La distance table-coulisseau est mesurée sur chaque côté à plus ou moins 0,01 mm.

Groupe hydraulique de marque REXROTH ou BOSCH :

• Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail. Tuyauterie réduite au minimum.
• Pompe haute pression à engrenages à débit constant. Filtre haute pression avec cartouche interchangeable.
• Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils, avec un limiteur de pression mécanique.
• Joints et guidages de très grande qualité.
• Liaison coulisseau – tiges de pistons assurée par des rotules, permettant l’inclinaison du coulisseau (maximum 5 mm / mètre).

Equipement électrique : Armoire Télémécanique, Legrand ou Schneider Electrique
Système de sécurité :

• La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité.
• La pédale 3 positions (avec arrêt d'urgence intégrés), les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type Pilz.

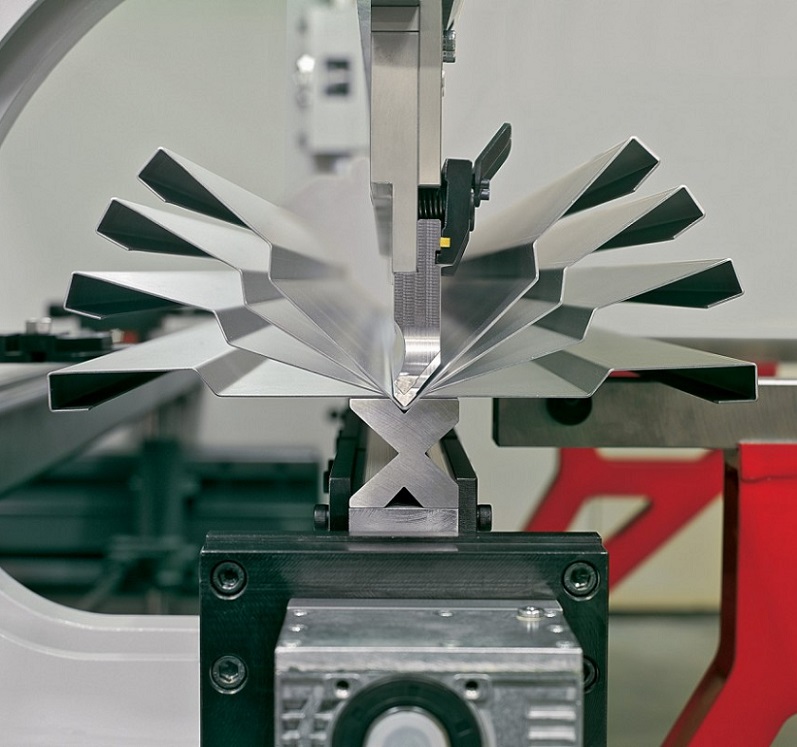

Outillage :

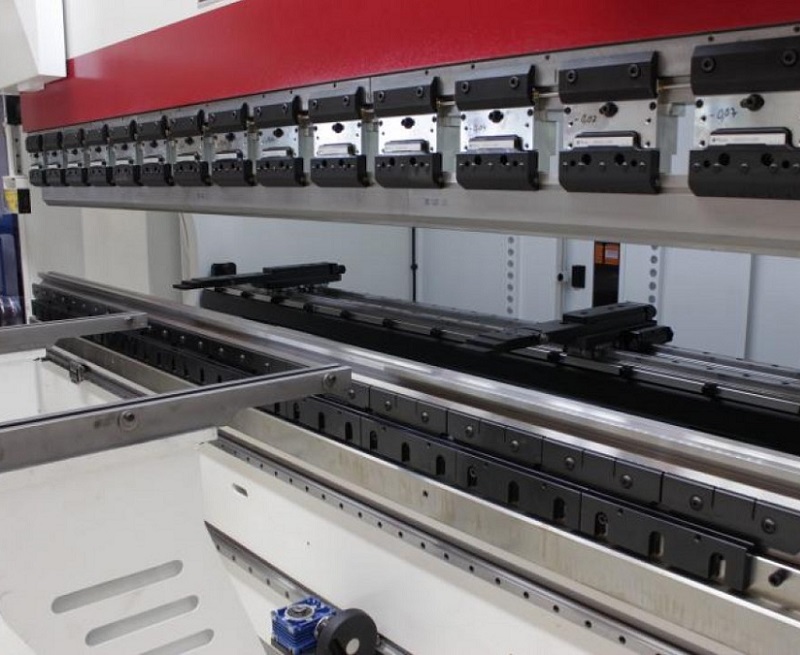

• Fixation des poinçons type Promecam avec système anti-chute.
• Table pour matrices type Promecam.
• 1 ligne de poinçon et de matrice sont à choisir dans notre catalogue ARROW (à la place de l’outillage standard décrit ci-après)

Outillage fourni en standard avec la machine :

• 1 Ligne de poinçon pied-de biche réf. 1011 – 100 T/m – Angle 88°  Hauteur 66.65 mm
• 1 Caisson auto-centré largeur 60 mm
• 1 Ligne de matrice multivés auto-centré réf. 2030 – Vés de 16 – 22 – 35 mm – 50 à 88° Hauteur 60 mm

En option : possibilité de prévoir l’usinage du coulisseau et de préparer la table, pour le montage d’outils différents.
